耐磨焊丝KN-55矿用链轮堆焊修复专用链轮修复焊丝
2019-2-12 6:31:09 点击：
耐磨焊丝KN-55矿用链轮堆焊修复专用
型号：KN-55链轮修复焊丝
规格：1.2、1.6、2.0
应用范围：矿用链轮堆焊修复专用焊接材料。
40Cr**A钢的参考化学成分（质量分数，%）
| C Si Mn Cr Ni Mo S P |
| 0.37—0.44 0.17—0.37 0.50—0.80 0.6—0.9 1.25 0.15—0.25 ≤0.025 ≤0.025 |
堆焊熔敷金属的参考化学成分（质量分数，%）
| C Si Mn Cr W Mo V Ti S P 其它 其余 |
| 0.3 0.7 0.8 5.5 3.0 1.3 0.3 少量 ≤0.02 ≤0.02 ≤1.0 Fe |
1、焊前准备 将矿用废旧链轮轴组返回后先进行拆解，对磨损链轮进行质量评估检测，主要进行表层裂纹检测、检测内部缺陷等，然后将链轮磨损部位疲劳层加工掉，将链轮整体预热，温度为250—350度，保温4h热透后待焊。

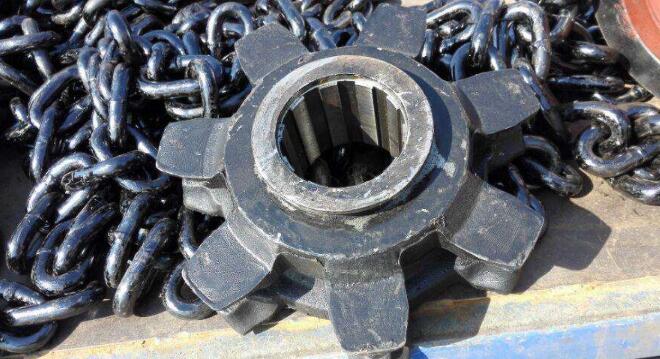

图（2）链轮是矿机传动部分的主要旋转部件
2、堆焊工艺及参数 采用富气体保护焊，用KN-55堆焊焊丝逐层进行堆焊，层间温度控制在180度±10度，堆焊时用风镐捶击清渣，消除焊接应力，焊接电流为350，电弧电压为31V。
3、焊后回火处理 堆焊完成后将工件整体回火，温度为250-350度，保温4h后随炉冷却至室温，待机械加工。

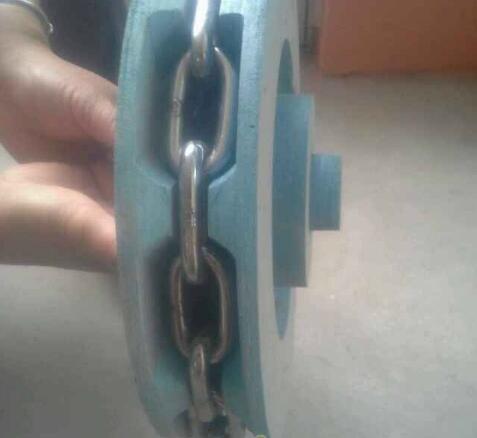

图（3）链轮链条输送系统，为什么链轮会有磨损，主要是因为链条与链轮摩擦严重
4、焊后加工 将堆焊后的链轮按尺寸要求编制加工程序，用高硬度冷却加工刀具加工成形。
包装说明：15公斤/盘。
- 上一篇：耐磨焊丝KNM60在塑料粉碎机的应用 [2021/12/7]
- 下一篇：耐磨焊条一包多少钱 [2018/1/3]
